Amplificadores de potencia con BJT: la clase A

Los amplificadores en configuración Emisor Común (Common Emited) son el tipo de amplificador más comúnmente usado, ya que pueden tener una ganancia de voltaje muy grande. Estos amplificadores están diseñados para producir una gran oscilación de voltaje de salida desde un voltaje de señal de entrada relativamente pequeño de solo unos pocos milivoltios y se usan principalmente como "amplificadores de pequeña señal" como ya vimos en otras entradas.

La función principal del amplificador de potencia, que también se conoce como "amplificador de señal grande", es suministrar potencia, que es el producto del voltaje y la corriente de la carga. Básicamente, un amplificador de potencia también es un amplificador de tensión, con la diferencia de que la resistencia de carga conectada a la salida es relativamente baja, por ejemplo, un altavoz de 4 Ω o 8 Ω resulta en corrientes altas que fluyen a través del colector del transistor.

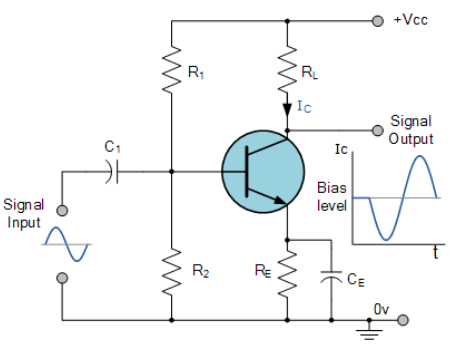

Transistor BTJ en configuración Emisor Común para amplificación de c.a.

El tipo más comúnmente utilizado de configuración de amplificador de potencia es el amplificador clase A. El amplificador de Clase A es la forma más simple de amplificador de potencia que utiliza un solo transistor de conmutación en la configuración de circuito de emisor común estándar como se ha visto anteriormente para producir una salida invertida. El transistor siempre está polarizado en "ON" para que conduzca durante un ciclo completo de la forma de onda de la señal de entrada, produciendo la mínima distorsión y la máxima amplitud de la señal de salida.

Esto significa que la configuración del amplificador de clase A es el modo de funcionamiento ideal, ya que no puede haber distorsión de cruce o desconexión a la forma de onda de salida incluso durante la mitad negativa del ciclo. Las etapas de salida del amplificador de potencia de Clase A pueden usar un único transistor de potencia o pares de transistores conectados entre sí para compartir la corriente de alta carga.

Dado que estamos interesados ​​en entregar la máxima potencia de c.a. a la carga, mientras consumimos la mínima potencia de CC posible del suministro, nos preocupa principalmente la "eficiencia de conversión" del amplificador. Sin embargo, una de las principales desventajas de los amplificadores de potencia y especialmente del amplificador de Clase A es que su eficiencia de conversión general es muy baja, ya que las grandes corrientes significan que se pierde una cantidad considerable de energía en forma de calor.
